संपूर्ण वाहन विद्युत प्रणाली

उत्पाद परिचय

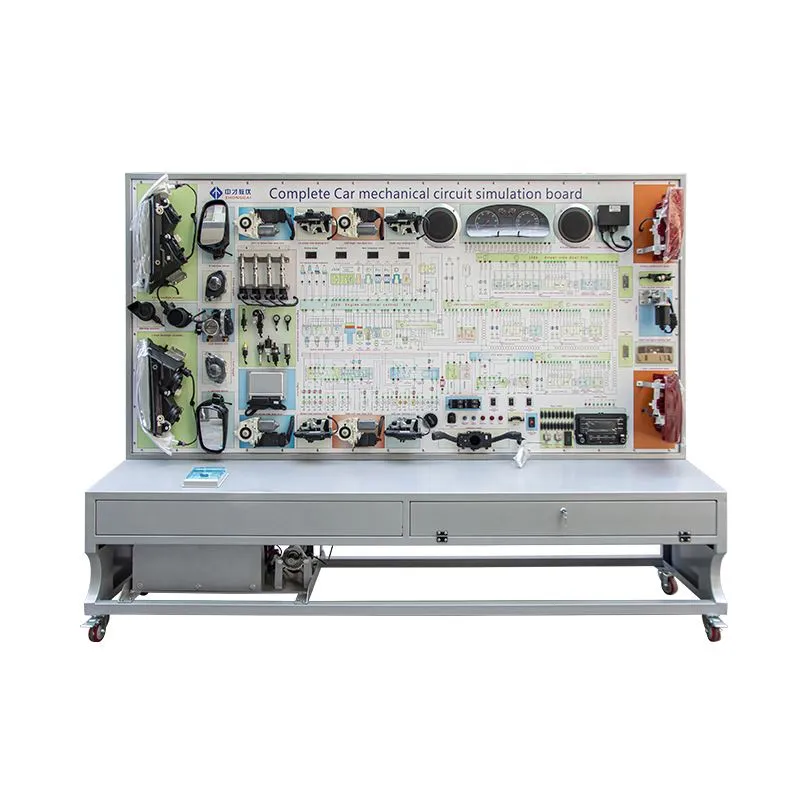

यह डिवाइस वोक्सवैगन पसाट ऑटोमोटिव इलेक्ट्रॉनिक और इलेक्ट्रिकल सिस्टम पर आधारित है, जो इंस्ट्रूमेंट सिस्टम, लाइटिंग सिस्टम, रोशनी सिस्टम, वाइपर सिस्टम, स्टार्टिंग सिस्टम, चार्जिंग सिस्टम और इग्निशन सिस्टम सहित विभिन्न प्रणालियों की संरचना और कार्य प्रक्रियाओं को प्रभावी ढंग से प्रदर्शित करता है। यह सैद्धांतिक और व्यावहारिक प्रशिक्षण दोनों के लिए माध्यमिक और उच्च व्यावसायिक तकनीकी कॉलेजों, सामान्य शिक्षा संस्थानों और प्रशिक्षण संगठनों की शिक्षण आवश्यकताओं के लिए उपयुक्त है।संपूर्ण वाहन विद्युत प्रणालियाँ.

कार्यात्मक विशेषताएं

यथार्थवादी परिचालन प्रणाली:

इस उपकरण में पूरी तरह कार्यात्मक ऑटोमोटिव इलेक्ट्रॉनिक और इलेक्ट्रिकल प्रणाली की सुविधा है, जो इसकी संरचना को प्रदर्शित करती हैसंपूर्ण वाहन विद्युत प्रणाली, जिसमें उपकरण प्रणाली, प्रकाश व्यवस्था, रोशनी प्रणाली, वाइपर प्रणाली, प्रारंभिक प्रणाली, चार्जिंग प्रणाली और इग्निशन प्रणाली शामिल है।

इंटरैक्टिव प्रदर्शन:

उपयोगकर्ता उपकरण प्रणाली, प्रकाश व्यवस्था, रोशनी प्रणाली, वाइपर प्रणाली, स्टार्टिंग प्रणाली, चार्जिंग प्रणाली और इग्निशन प्रणाली की कार्य प्रक्रियाओं को वास्तविक रूप से प्रदर्शित करने के लिए विभिन्न विद्युत स्विचों और बटनों में हेरफेर कर सकते हैं, जिससे छात्रों को इनके कार्यों को समझने में मदद मिलती है।संपूर्ण वाहन विद्युत प्रणाली.

मापन बंदरगाह और कौशल प्रशिक्षण:

प्रशिक्षण पैनल पर प्रत्येक विद्युत घटक माप बंदरगाहों से सुसज्जित है। संबंधित सर्किट आरेखों या मरम्मत दस्तावेज़ों का संदर्भ देकर और ऑसिलोस्कोप और मल्टीमीटर जैसे उपकरणों का उपयोग करके, छात्र आरेख पढ़ने और संबंधित विभिन्न संकेतों को मापने में अपने कौशल विकसित कर सकते हैं।संपूर्ण वाहन विद्युत प्रणाली.

प्रत्यक्ष परीक्षण टर्मिनल:

प्रशिक्षण पैनल परीक्षण टर्मिनलों के साथ स्थापित किया गया है जो प्रतिरोध, वोल्टेज, वर्तमान और आवृत्ति संकेतों सहित वाहन की विद्युत प्रणाली के विभिन्न सर्किट घटकों से विद्युत संकेतों के सीधे माप की अनुमति देता है।

टिकाऊ निर्माण:

प्रशिक्षण प्लेटफ़ॉर्म उच्च गुणवत्ता वाले स्टील से बना है, जिसमें उच्च शक्ति, संक्षारण प्रतिरोध और लंबी उम्र है। आकर्षक और उच्च स्तरीय उपस्थिति के लिए इसे छिड़काव प्रक्रिया से गुजरना पड़ता है। प्लेटफ़ॉर्म सेल्फ-लॉकिंग कैस्टर से सुसज्जित है, जो आसान गतिशीलता, सुरक्षा, विश्वसनीयता और स्थायित्व सुनिश्चित करता है।

इस उपकरण के माध्यम से छात्र व्यापक रूप से महारत हासिल कर सकते हैंसंपूर्ण वाहन विद्युत प्रणालीवोक्सवैगन पसाट, उनके पेशेवर कौशल विकास के लिए एक ठोस नींव रख रहा है।

प्री-ऑपरेशन जांच

वाहन विद्युत प्रयोग बेंच को संचालित करने से पहले जांच लें कि बैटरी वोल्टेज सामान्य है।

सुनिश्चित करें कि कंप्यूटर कनेक्शन सुरक्षित हैं।

किसी भी वियोग या इन्सुलेशन क्षति के लिए बिजली केबल का निरीक्षण करें।

सत्यापित करें कि बैटरी केबल ठीक से जुड़े हुए हैं।

सुनिश्चित करें कि फॉल्ट सिमुलेशन स्विच सही स्थिति में है।

इग्निशन स्विच को चालू स्थिति में बदलें और किसी भी असामान्यता के लिए उपकरण पैनल और वायरिंग की जांच करें। यदि सब कुछ सामान्य है, तो यह जांचने के लिए प्रत्येक लाइट स्विच चालू करें कि सभी लाइटें ठीक से काम कर रही हैं। यह सुनिश्चित करने के लिए कि बिजली का हॉर्न काम कर रहा है, हॉर्न बटन दबाएँ। यह जांचने के लिए संबंधित स्विच दबाएं कि सभी मोटरें सामान्य रूप से काम कर रही हैं। यदि सब कुछ सही ढंग से काम कर रहा हो तो ही परीक्षण या माप के साथ आगे बढ़ें।

उत्पाद संचालन प्रक्रियाएँ

दोष पता लगाने के कार्य:

निम्नलिखित घटकों की जाँच करने के लिए मल्टीमीटर का उपयोग करें:

बैटरी वोल्टेज की जाँच करें:

सत्यापित करें कि बैटरी वोल्टेज सामान्य है और यह निरंतर विद्युत लाइन को 12V प्रदान कर सकती है।

लाइट स्विच की जाँच करें:

लाइट स्विच को पहली स्थिति में चालू करें और जांचें कि सामने और पीछे की पार्किंग लाइटें, साथ ही उपकरण पैनल और लाइसेंस प्लेट लाइटें ठीक से जल रही हैं या नहीं। फॉग लाइट की स्थिति पर स्विच करें और जांचें कि आगे और पीछे की फॉग लाइटें ठीक से जल रही हैं या नहीं।

हेडलाइट डिमर स्विच की जाँच करें:

हाई बीम, लो बीम और पासिंग लाइट सही ढंग से काम कर रही हैं या नहीं, यह जांचने के लिए हेडलाइट डिमर स्विच को संचालित करें।

टर्न सिग्नल स्विच, वार्निंग लाइट स्विच, रिवर्स लाइट स्विच, ब्रेक लाइट स्विच और हॉर्न बटन की जाँच करें:

टर्न सिग्नल स्विच को सक्रिय करें और जांचें कि बाएँ और दाएँ टर्न सिग्नल सही ढंग से चमकते हैं या नहीं।

यह सत्यापित करने के लिए कि आगे और पीछे की चेतावनी लाइटें ठीक से चमकती हैं, चेतावनी लाइट बटन दबाएँ।

यह सुनिश्चित करने के लिए कि रिवर्स लाइट सही ढंग से प्रकाशित हो रही है, रिवर्स लाइट स्विच को दबाएं।

यह जांचने के लिए ब्रेक लाइट स्विच दबाएं कि ब्रेक लाइट और हाई-माउंटेड ब्रेक लाइट ठीक से रोशन हैं या नहीं।

पावर विंडो स्विच, मिरर एडजस्टमेंट स्विच और वाइपर स्विच की जाँच करें:

यह सत्यापित करने के लिए कि संबंधित पावर विंडो मोटर सामान्य रूप से काम कर रही हैं, प्रत्येक पावर विंडो स्विच को दबाएं।

यह जांचने के लिए दर्पण समायोजन स्विच को घुमाएँ कि क्या संबंधित दर्पण अपेक्षा के अनुरूप चलते हैं।

वाइपर स्विच को उचित स्थिति पर सेट करें और जांचें कि वाइपर मोटर ठीक से काम कर रही है या नहीं।

सामान्य दोष और समाधान

रखरखाव एवं देखभाल

यह सुनिश्चित करने के लिए कि सिस्टम सुरक्षित और विश्वसनीय है, बिजली की आपूर्ति काट दें और परीक्षण पूरा होने के बाद बैटरी के नकारात्मक टर्मिनल को हटा दें।

प्रयोग बेंच को अत्यधिक आर्द्र परिस्थितियों या सीधी धूप में न रखें।

हस्तक्षेप को रोकने के लिए, उपकरण के पास चुंबकीय सामग्री रखने से बचें।

प्रयोग बेंच के संचालन के दौरान, आकस्मिक क्षति से बचने के लिए सर्किट कनेक्टर्स को बेतरतीब ढंग से प्लग या अनप्लग न करें।

उपयोग सावधानियां

बैटरी का नकारात्मक टर्मिनल हटाए जाने से पहले ईसीयू कनेक्टर को प्लग या अनप्लग न करें।

जब इग्निशन स्विच "चालू" स्थिति में हो तो किसी भी कनेक्टर को प्लग या अनप्लग न करें।

डायग्नोस्टिक टूल का उपयोग करते समय, सुनिश्चित करें कि सही उपयोग विधियों का पालन किया जाए।

जब इग्निशन स्विच "चालू" स्थिति में हो तो परीक्षण बंदरगाहों के माध्यम से सेंसर या एक्चुएटर्स के प्रतिरोध को मापें नहीं। यदि आवश्यक हो, तो प्रशिक्षक के मार्गदर्शन में इग्निशन स्विच को "ऑफ" स्थिति में रखकर माप लिया जाना चाहिए। उचित माप विधियों पर ध्यान दें.

आवश्यकतानुसार बैटरी को नियमित रूप से रिचार्ज करें।
